N8352 시리즈는 블루투스 헤드셋, 모바일, AR/VR 스마트 단말기, 전동 공구 등과 같은 휴대용 배터리 구동 제품의 R&D 및 테스트를 위해 특별히 설계되었습니다. 전류는 양방향으로 흐르며 전원 공급 장치 또는 부하로 사용할 수 있습니다. N8352는 터치스크린과 UI 디자인으로 사용하기 쉽습니다. 출력 기능은 실제 배터리와 유사하며 동적 응답이 빠르고 전압 상승 및 하강 시 오버슈트가 없으며 파형이 안정적입니다. 전류 정확도는 최대 μA 수준이며 정적 전력 소비를 테스트할 수 있습니다. N8352는 4.3인치 터치스크린을 갖추고 있으며 2채널 DVM이 내장되어 있어 가전제품 테스트에 널리 사용할 수 있습니다.


Main Features


Application Fields


Functions & Advantages

Power Mode

듀얼 채널 전원 공급 장치로서 사용자는 N8352에서 출력 전압과 출력 전류 제한 값을 설정할 수 있습니다. N8352는 출력 및 측정 정확도를 개선할 수 있는 여러 전류 범위를 제공합니다.

Battery Simulation

N8352 듀얼 채널은 초기 전압, 내부 저항, 배터리 용량 및 기타 관련 매개변수의 독립적인 설정과 실시간 리드백을 제공합니다. 테스트에서 실제 배터리의 매개변수 제어 불가능성의 어려움을 해결하고 테스트 효율성을 개선하는 데 사용할 수 있습니다.

Fault Simulation

N8352는 다음과 같은 오류 상태를 제공합니다: 양극 및 음극 개방 회로, 역극 연결 및 단락 회로. 양방향으로 흐르는 전류는 N8352를 전원 공급 장치이자 부하로 만듭니다. 전류는 양방향으로 흐릅니다. N8352는 전류를 빨아들이고 출력할 수 있습니다. 출력 단자에는 스위치 모듈이 있어 닫힌 상태에서 외부 회로와 물리적으로 분리할 수 있습니다.

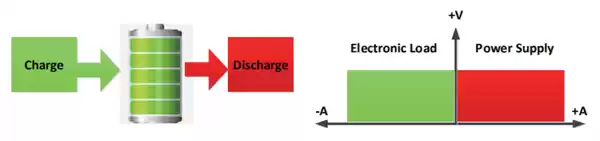

source&load mode charge&discharge test

Variable output impedance allowing battery internal resistance simulation

N8352는 배터리 내부 저항 시뮬레이션 기능을 가지고 있으며 저항 값 프로그래밍을 지원합니다. 프로그래밍 가능 범위는 0-20Ω이며, 실제 배터리 내부 저항 특성과 일치하는 변화 그래프를 에뮬레이션할 수 있습니다.

battery internal resistance simulation

Ultra-fast transient response without overshoot

N8352 시리즈는 무부하 또는 부하 조건에서 전압 변화에 오버슈트가 없도록 보장하여 전압 과충전 및 과방전으로 인한 DUT 손상을 방지할 수 있습니다. 제품 품질에 대한 나쁜 영향을 피할 수 있습니다. 이 기능은 엄격한 전력 요구 사항이 있는 제품 테스트에 대한 수요를 충족할 수 있습니다.

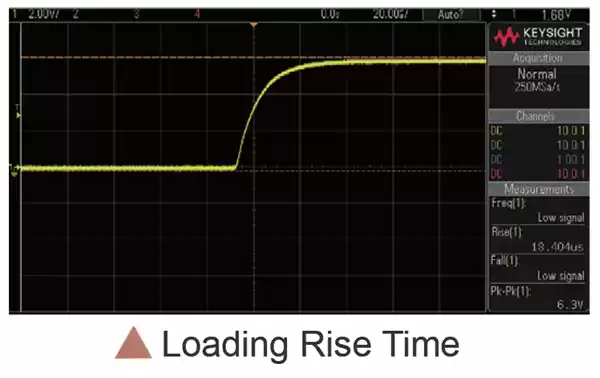

ultra-fast transient response without overshoot, loading rise time

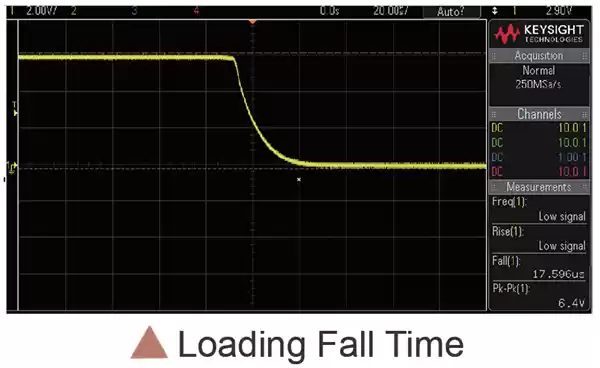

ultra-fast transient response without overshoot, loading fall time

Application--Mobile Test

대부분의 가전제품은 리튬이온 배터리로 구동되며, 특히 스마트폰이 그렇습니다. 배터리 수명 문제가 두드러지고 있습니다. 배터리 테스트 규정이 더욱 엄격해지고 있습니다. 실제 배터리와 비교했을 때 배터리 시뮬레이터를 적용하면 다음과 같은 이점이 있습니다. 배터리 교체 그래프를 에뮬레이션하고 테스트 주기를 단축할 수 있습니다. 주어진 모델에서 반복 테스트를 통해 테스트 데이터의 신뢰성을 개선할 수 있습니다.


N8352의 두 채널 모두 충전 및 방전이 가능합니다. 따라서 두 채널 모두 전원 공급 장치로 사용하여 모바일 전원 단자에 연결할 수 있습니다. 다른 채널은 배터리로 사용하여 모바일 배터리 단자에 연결할 수 있습니다. 케이블을 변경하지 않고도 충전 및 방전 성능을 모두 테스트할 수 있습니다. 단일 N8352를 사용하여 추가 스위치 없이 충전 및 방전 보호 보드를 테스트할 수 있어 테스트 시스템의 복잡성을 크게 줄이고 테스트 안정성과 효율성을 개선합니다.


배터리 시뮬레이션과 실제 배터리의 장점

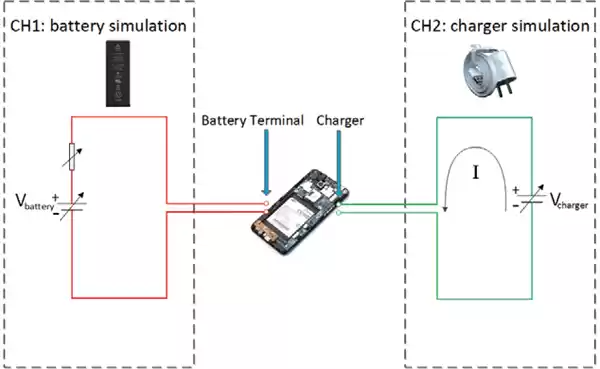

mobile cell charger simulation
