NXI-3201 시리즈는 NGI가 개발한 고정밀, 고집적, 모든 기능을 갖춘 모듈형 프로그래밍 가능 DC 전자 부하입니다. NXI 아키텍처를 채택하고, 통합 애플리케이션을 위해 설계되었으며, CC/CV/CP/CR/LED 및 기타 작동 모드를 지원하고, OCP/OVP/OPP/OTP 및 기타 다중 보호 기능을 갖추고 있습니다. NXI-3201 시리즈는 저전력 스위칭 전원 공급 장치, DC/DC 컨버터, LED 전원 공급 장치, 자동차 전자 제품, 연구 및 교육 등 여러 분야에서 널리 사용될 수 있습니다.
Main Features
- 전력 범위: 20W/25W/50W
- 전압 범위: 0~20V/0~60V/0~100V
- 전류 범위: 0~1A/0~5A/0~10A
- CC, CV, CP, CR 모드의 이중 측정 범위
- 동기 부하가 있는 다중 채널 전력 테스트에 편리
- 다중 테스트 모드: CC/CV/CR/CP/CCD/CVD/CPD/CRD/LED
- 전압 및 전류에 대한 편집 가능한 상승 및 하강 슬루율; 조정 가능한 회로 루프 응답 속도
- OCP/OPP/단락 회로 시뮬레이션
- 시퀀스(SEQ) 테스트, 자동 테스트, Von/Voff 테스트 모드
- 단일/이중 슬롯, NXI-F1000 섀시에 적용 가능
- 12VDC 전원 공급 장치, 개별 제어를 위한 LAN 통신
- SCPI/Modbus-RTU 프로토콜 및 외부 트리거 지원
Application Fields
- AC/DC 전원, DC/DC 컨버터, LED 전원, 통신 전원 등과 같은 저전력 공급 테스트
- 자동차 배선 하네스, 커넥터, 퓨즈, 릴레이 등의 테스트
- 리튬 배터리, 축전지 등의 방전 테스트
Functions & Advantages

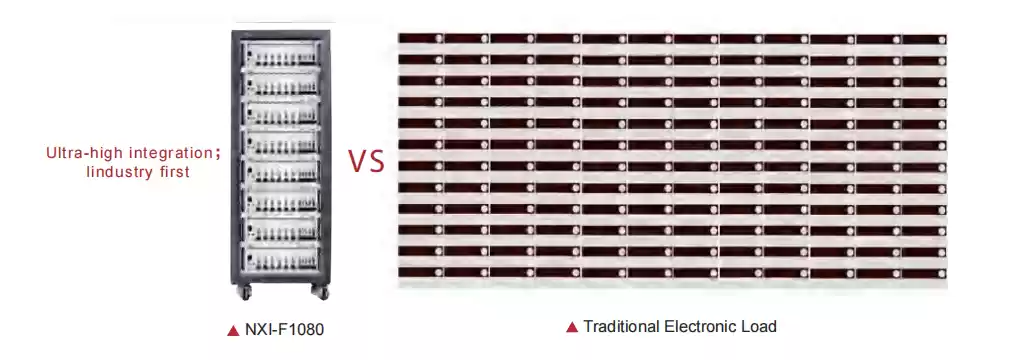

Ultra-high integration, 4U chassis with up to 16 channels
NXI-3201 DC 프로그래밍 가능 전자 부하 카드는 NXI-F1080 및 기타 섀시와 통합되어 단일 장치에서 최대 16개 채널을 지원할 수 있습니다. 각 채널은 전기적으로 절연되어 있습니다. 별도로 또는 동시에 제어할 수 있습니다.
LED light simulation to test LED driving power
전자 부하는 LED 조명 시뮬레이션 기능을 가지고 있습니다. 그림에서 보듯이 LED 등가 회로는 저항 Rd를 전압원 Vf와 직렬로 연결하는 것입니다. I-V 곡선은 작동 지점(Vo, Io)에서 실제 LED 비선형 I-V 곡선의 탄젠트와 동일합니다. 내장된 LED 모드를 통해 NXI-3201은 LED 전원 공급 장치의 효율적인 테스트를 향상시킵니다.

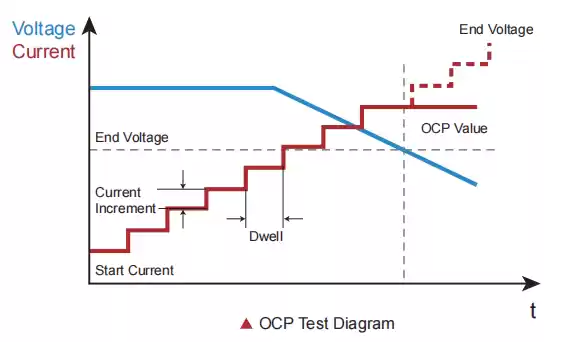

OCP (over current protection) test
OCP 테스트 중에 NXI-3201은 CC 모드에서 로드하고 DUT 전압이 종료 전압보다 낮은지 확인합니다. 낮으면 NXI-3201은 현재 로드 전류를 테스트 결과로 기록하고 입력을 차단하여 테스트를 중지합니다.
DUT 전압이 종료 전압보다 높으면 NXI-3201은 DUT 전압이 종료 전압보다 낮거나 최대 로드 전류에 도달할 때까지 로드 전류를 증가시킵니다.
