N9244 시리즈는 다채널, 고집적, 고성능을 갖춘 정전류 프로그래밍 가능 전원 공급 장치로, 44채널 정전류 소스 출력을 갖춘 표준 ½ 19인치 2U 섀시를 갖추고 있습니다. 데스크톱 및 시스템 어플리케이션을 모두 지원합니다. N9244 시리즈의 전압 사양은 40V이며, 정전류 5mA 출력을 지원하고, OFF 상태에서 누설 전류가 없습니다. NGI는 대규모 테스트 및 LAN/RS232 통신 제어를 지원하는 표준 상위 컴퓨터 소프트웨어를 제공합니다. 사용자는 테스트 프로세스 및 테스트 요구 사항에 따라 2차 개발을 수행할 수 있어 통합 시스템 테스트에 편리합니다.
Main Features
- 전압 범위 0~40V
- 전류 범위 0~5mA
- 전류 분해능 1μA
- 정전류 정확도 0.1%+20μA
- 시험 중인 계측기 및 제품의 안전을 보장하는 만능 보호 기능
- 4.3인치 HD 컬러 화면, 간단한 조작 인터페이스, 사용 편의성
- LAN, RS232 및 표준 MODBUS 프로토콜 통신 지원
- OFF 상태에서 누설 전류 없음
- 고집적, 44개 채널을 갖춘 단일 장치
- 모듈형 아키텍처 채택, 간편한 유지 보수
Application Fields
- 미니 LED 발광 장치
- LED 램프 비드
- LED 라이트 바
- LED 칩
Functions & Advantages
Constant current mode, fast test
기술의 지속적인 발전으로 LED 픽셀 간격이 더욱 줄어들면서 미니 LED는 업계에 많은 새로운 개발 공간을 제공했습니다. 미니 LED의 칩 크기는 10μm 수준으로, 기존 측면 광원 디스플레이의 램프 비드 수요는 20~30개 수준이었지만, 미니 LED 디스플레이의 램프 비드 수요는 수백 개에서 수천 개로 증가할 것으로 예상되며, 이에 따라 테스트 장비의 채널 수도 더 많아질 것으로 예상됩니다. N9244 시리즈는 단일 키로 정전류 모드 진입, 전류 통합 설정, 44채널 고속 테스트를 지원하여 테스트 효율을 높이고 생산 비용을 크게 절감할 수 있습니다.

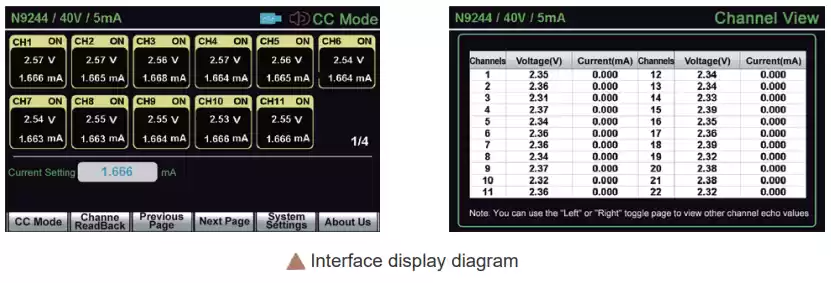

HD color screen, show all information
N9244 시리즈는 4.3인치 대형 HD 컬러 화면을 사용하여 리드백 전압, 전류 설정 및 다단계 메뉴 정보를 표시합니다. 여러 채널 간의 리드백을 빠르게 전환할 수 있으며, 22개 채널의 전압 및 전류 정보를 동시에 표시할 수 있습니다. 또한 USB 플래시 디스크를 이용한 빠른 스크린샷 촬영 및 테스트 데이터의 실시간 저장을 지원합니다.
Modular design,easy maintenance&expansion
N9244 시리즈는 모듈형 설계를 채택하여 단일 장치에 2개의 출력 인터페이스가 있으며, 각 인터페이스는 22개의 채널을 지원합니다. 맞춤형 커넥터를 통해 계측기 사용 효율을 크게 향상시킬 수 있으며, 기존 테스트 장비 배선 작업의 번거로움을 크게 줄여줍니다.

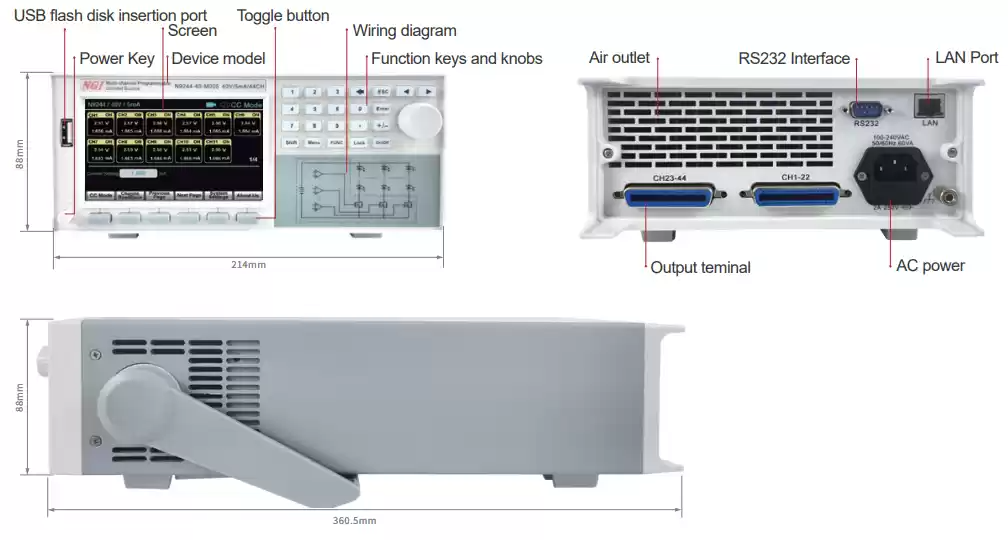

Product dimension
