N8361은 최대 180W의 출력을 제공하는 고성능 배터리 시뮬레이터로, 가전제품 주류 시장용 리튬 배터리 사양을 모두 지원합니다. N8361은 전력 모드, 충전 모드, 배터리 시뮬레이션, 내부 저항 시뮬레이션, SOC 시뮬레이션, 고장 시뮬레이션 등 다양한 테스트 기능을 지원하며, 다양한 배터리 특성 시뮬레이션을 구현할 수 있습니다. 전류는 양방향으로 흐르고 소스 부하 상태는 빠르게 변화합니다. N8361 제품은 가전제품 테스트 분야에서 널리 사용될 수 있습니다.
Main Features
- 전압 범위: 0~20V
- 전류 범위: -10A~+10A
- 단일 채널 전력 최대 200W
- 전압 상승 및 하강 시간 ≤50μs
- 전류 정확도 최대 1μA
- 고정밀 DVM
- 전면 및 후면 콘센트 지원, 데스크톱 및 통합 용이
- 디지털 I/O 지원, 트리거 테스트 지원
- LAN/RS232/CAN 인터페이스
Application Fields
- 배터리 보호 보드 테스트
- 휴대폰, 블루투스 이어폰, 스마트워치 등 휴대용 가전제품 연구개발 및 생산
- 전동 드라이버 등 전동 공구 생산 테스트
- DC-DC, 무선 충전 등 배터리 구동 소형 전원 공급 장치 테스트
- 배터리 유지보수 장비 테스트
Functions & Advantages

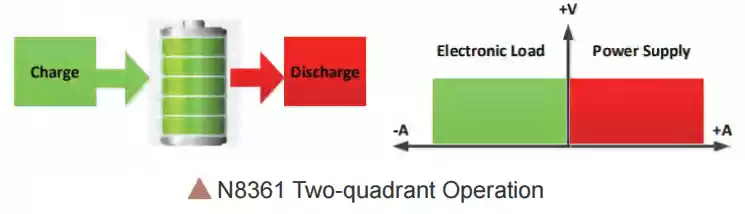

Current flowing bidirectionally to make it both a power supply and a load
T전류는 양방향으로 흐릅니다. N8361은 전류를 흡입하고 출력할 수 있으며, 최대 10A까지 출력할 수 있습니다. 출력 포트에는 스위치가 있으며, 꺼짐 상태는 외부 루프와의 물리적 연결을 끊습니다.

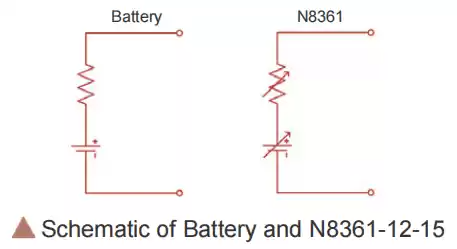

Variable output impedance allowing battery internal resistance simulation
N8361은 배터리 내부 저항 시뮬레이션 기능을 갖추고 있으며, 저항값 프로그래밍을 지원합니다. 프로그래밍 가능 범위는 0~20Ω이며, 실제 배터리 내부 저항 특성에 맞춰 변화 그래프를 시뮬레이션할 수 있습니다.
Front and rear wiring design
N8361은 전면 패널에 바나나 잭, 후면 패널에 출력 단자를 갖추고 있어 데스크톱 애플리케이션 및 통합이 쉽고 테스트 효율성이 향상됩니다.
DVM test function
N8361 시리즈는 기본적인 회로 측정 기능을 제공합니다. 외부 전압을 측정할 수 있는 1채널 DVM(디지털 전압 측정기)이 내장되어 있습니다. 전압 범위는 -30V ~ 30V이며, 분해능은 0.1mV입니다. LCD 화면에는 동적 데이터가 표시되어 사용자가 전압 변화를 관찰하기에 편리합니다.

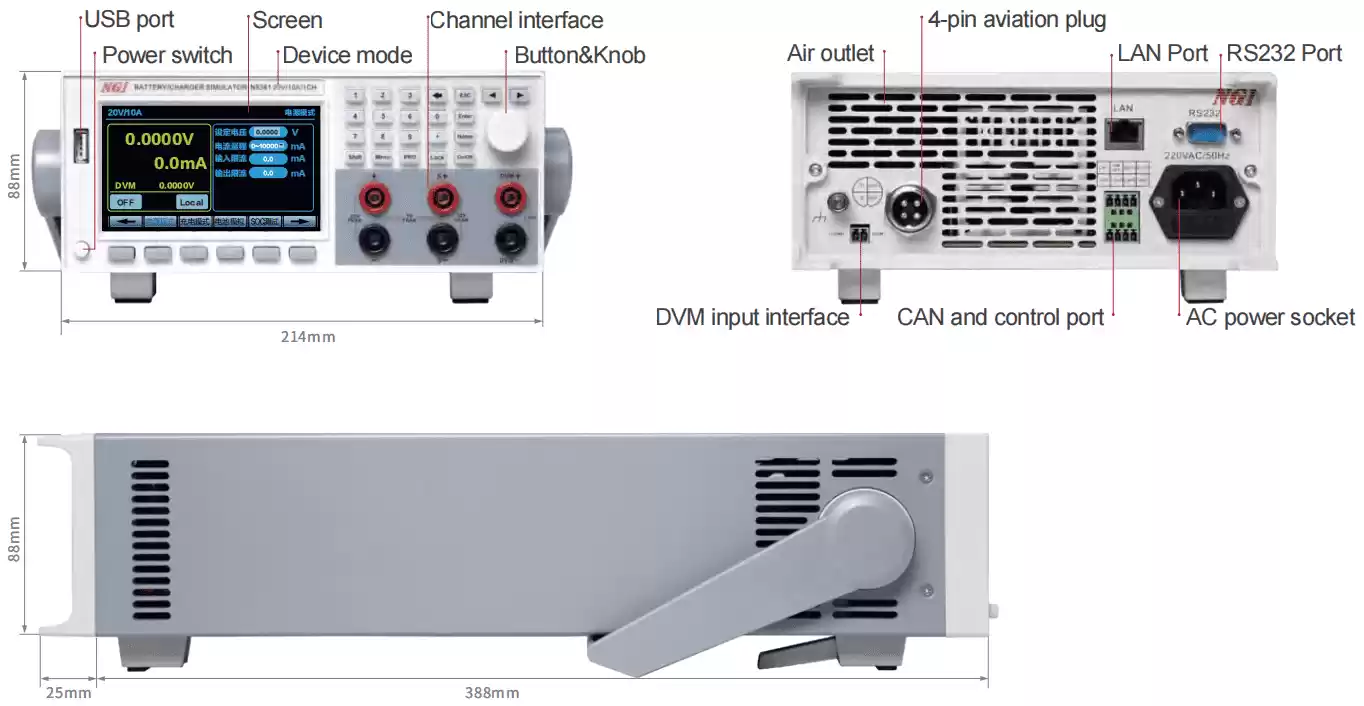

Product dimension
